DTB型蒸发结晶器

DTB型蒸发结晶器说明

特点：

带有通流管和挡板的紊流结晶器。英语中，通流管为Draft Tube，挡板为Baffle，它以这三个英文单词字头大写组成的称谓叫“DTB”型结晶器，它是典型的现代工业连续结晶器，用途为广泛，无论是真空蒸发，还是真空闪发降温，它都是好的连续结晶器。晶体粒度比FC型要大，粒径在0.2-1.2mm，颗粒均匀，表面光洁，不同的产品，晶型特征不一样，但是范围内，粒径大小可以调整，这是“DTB”型结晶器的特性。

“DTB”型结晶器结构设计较为复杂。真空蒸发带有加热室和冷凝水桶。真空闪发降温只有蒸发结晶室，设计时要按蒸发区、结晶区、母液区不同的沉降速度来设计沉降面积，从而计算出结晶器的直径。而沉降速度又根据结晶物质的特性决定的。一般来说，通流管内上升速度≤1m/s，蒸发室沉降速度≤0.2m/s，结晶区沉降速度≤0.1m/s，母液区≤0.05m/s。立式轴流泵的设计是“DTB”结晶器的关键，它属于大流量、低扬程、低转速、叶轮直径大的特别性轴流泵。它是结晶器的“心脏”，往往结晶粒度的大小与它的设计有着密切关系。

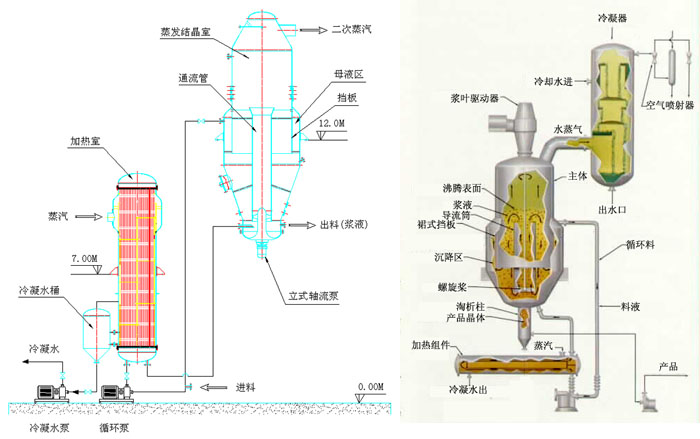

组成：它由加热室、蒸发结晶室、循环泵、立式轴流泵、结晶区、蒸发区、母液区（挡板）组成。

使用范围：适用于氯化钠、苯丙铵酸、硫酸钠、氯化铵、甘铵酸；氯化钡、硫酸锌、氯化钙、硫酸铵、氢氧化钠等物料的蒸发与结晶。

系统组成：蒸发器、分离结晶器、冷凝器、热压泵、真空泵、料液泵、冷凝水泵、操作平台、电气仪表及阀门、管路等系统组成。

蒸发能力：0.5T-50T/H；（根据用户要求设计）

设备材质：SUS304；316L；钛合金；Q235B等
